T 6220 Блок линейной диагностики и мониторинга 20 линий 2U

Posted on 28 января 2024 By germecmetal Комментариев к записи T 6220 Блок линейной диагностики и мониторинга 20 линий 2U нет

Содержание

Toggle
  • T 6220 Блок линейной диагностики и мониторинга 20 линий 2U
  • T-6220 Блок линейной диагностики и мониторинга, 20 линий, 2U
  • Блок контроля ITC ESCORT T-6220
  • Описание
    • Технические характеристики
  • T-6220 ITC Блок контроля линий трансляции
  • Описание T-6220 ITC:
  • Блок контроля линий ITC ESCORT T-6220
    • Характеристики
    • Описание

T 6220 Блок линейной диагностики и мониторинга 20 линий 2U

Кнопки смены режима работы линии. Возможны следующие состояния:

— Короткое нажатие (менее 3 сек): при режиме работы блока 1-6, приводит к контролю состояния соответствующей линии в данный момент времени. При этом состояние линии отображается на соответствующем индикаторе.

— Короткое нажатие (менее 3 сек): при режиме работы блока 7, приводит к запоминанию состояния соответствующей линии. Запись состояния индицируется миганием красного светодиода. Последующий контроль будет сравнивать измеренное значение с записанным.

— Длинное нажатие (более 3 сек): снимает/ставит линию на контроль. Состояние линии отображается соответствующим индикатором.

Индикаторы состояния соответствующего канала. Состояние канала определяется согласно таблице 2.

Кнопка смены режима работы блока. При нажатии данной кнопки происходит циклическая смена режима работы блока из предыдущего состояния в следующее. Режим работы блока контролируется соответствующим индикатором.

Индикаторы режима работы блока. Режим работы блока определяется согласно таблице 1.

Кнопка включения-выключения питания блока. При отсутствии питания выходы усилителя мощности коммутируются на выходные линии.

Таблица 1.

Номер активного светодиода

Прожежуток времени контроля выходных линий

Примечание.

Ручной режим работы

Режим используется для настройки оборудования !

Режим характеризуется частыми переключениями и, как следствие, меньшим ресурсом работы блока.

Рекомендуемый режим работы. Устанавливается при включении.

Режим обучения позволяет при изменении характеристик какого-либо канала, запомнить его состояние не производя его выключение. Для этого необходимо в данном режиме нажать кратковременно (менее 3 сек) кнопку канала состояние которого нужно запомнить.

Таблица 2

Состояние индикатора

Состояние выходной линии

Примечание

Линия на контроле. Импеданс линии в норме.

Линия на контроле. Импеданс линии выше нормы.

Срабатывает система удаленной диагностики “RELAY”

Линия на контроле. Импеданс линии ниже нормы.

Линия снята с контроля.

Импеданс линии записан.

Только в режиме “Обучение”

Читать статью  Как ПЭТ-бутылки изменяют мир упаковки

Задняя панель

Разъем питания. На данный разъем подается переменное напряжение питания:

Клеммы питания. На данные клеммы подается напряжение питания: +(18

Клеммы RELAY.

Данные клеммы представляют собой контакты внутреннего реле и предназначены для удаленного мониторинга системы. Состояние контактов нормально разомкнутые, контакты замыкаются в случае аварии хотя бы одного из каналов блока.

Выходные клеммы OUTPUT.

Данные клеммы являются выходом соответствующих каналов усилителей мощности или блоков коммутации, к ним подсоединяются линии громкоговорителей.

Входные клеммы INPUT .

На данные клеммы подается выходной сигнал с усилителей мощности или блоков коммутации.

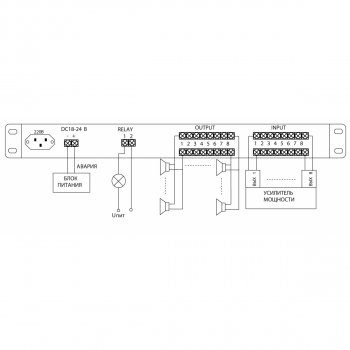

Порядок подключения и функционирование

Установите блок в РЭК-стойку.

Соедините клеммы питания (поз. 9) с одноименными клеммами блока питания.

Подайте на разъем INPUT (поз. 6) сигнал с усилителя мощности.

Соедините клеммы OUTPUT (поз. 7) с соответствующими линиями громкоговорителей.

При необходимости соедините клеммы RELAY (поз. 8) с системой удаленного мониторинга.

Включите питание стойки оповещения, затем включите блок переключателем (поз. 1). При этом произойдет опрос и запоминание состояния всех выходных каналов системы. (Этот процесс отображается попеременным включением красных индикаторов (поз.4)).

После этого блок перейдет в рабочий режим с опросом выходных каналов каждый час (Светодиоды поз.4 мигают зеленым цветом, горит красный светодиод №4 поз. 2). В случае необходимости режим работы можно изменить согласно таблице 1.

Режим настройки порога срабатывания блока

Режим настройки позволяет изменить порог срабатывания системы. Вход в режим осуществляется путем включения блока кнопкой POWER (поз.1) при нажатой кнопке PROG (поз.3). Режим настройки отображается зажиганием всех индикаторов режима работы (поз.2). Индикаторы состояния канала (поз.4), в данном режиме, показывают порог срабатывания блока. Установите необходимый порог (согласно таблице 3) с помощью кнопок №1-7 (поз.5) и запишите данное значение в энергонезависимую память блока путем нажатия кнопки №8 (поз.5). После этого переведите блок в рабочий режим путем выключения и включения блока и установите необходимое время опроса.

ВНИМАНИЕ! В режиме настройки блок не контролирует состояние акустических систем.

T-6220 Блок линейной диагностики и мониторинга, 20 линий, 2U

ITC T-6220T-6220 изображение 2T-6220 изображение 3

Превью товара 1

Превью товара 2

Превью товара 3

Купить по клубной цене

  • Описание
  • Характеристики
  • Доставка
  • Документация
  • Отзывы
  • Консультация
Читать статью  Что такое гранулированный клей и где применяется

Блок линейной диагностики, контроль импеданса и состояния, 8 линий, 1U

Назначение: блок автоматического контроля линий громкоговорителей входит в состав системы оповещения ITC-ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Блок предназначен для автоматического и ручного контроля состояния восьми линий громкоговорителей.

Основные особенности T-6220:

  • Отображение состояния линий осуществляется посредством световой и звуковой индикации, а также посредством реле неисправности для удаленного оборудования.
  • Питание блока осуществляется от напряжения AC 220В / DC 24В.
  • Конструктивно блок выполнен в рэковом 19-дюймовом корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.

Технические характеристики:

Блок контроля ITC ESCORT T-6220

Цена: 16500 руб.

Блок автоматического контроля линий громкоговорителей ITC ESCORT T-6220 входит в состав системы оповещения ITC-ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Блок предназначен для автоматического и ручного контроля состояния восьми линий громкоговорителей. Отображение состояния линий осуществляется посредством световой и звуковой индикации, а также посредством реле неисправности для удаленного оборудования.
Питание блока осуществляется от напряжения 24В. Конструктивно блок выполнен в рэковом 19-дюймовом корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.

Внимание!

Оплата — безналичный расчет. Доставка – самовывоз или транспортной компанией.

Для оформления счета необходимо указать количество товара и нажать на кнопку «Оформить заказ». Счета выставляются круглосуточно.

Описание

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ITC ESCORT T-6220
Напряжение питания 24В (+5% -5%)
Количество контролируемых линий 8
Максимальный потребляемый ток 200 мА
Параметры реле 24В/5А
Напряжение контролируемой линии не более 100 В
Максимальный контролируемый импеданс линии 1600 (Ом)
Минимальный контролируемый импеданс линии 20 (Ом)
Максимальная контролируемая мощность линии 500 Вт
Минимальная контролируемая мощность линии 6 Вт
Частота пилот сигнала 15 кГц
Длительность пилот сигнала 100 мС
Напряжение пилот сигнала 5В
Величина отклонения для регистрации неисправности линии 5%
Интервал проверок От 1 мин до 24ч
ПРОЧИЕ ХАРАКТЕРИСТИКИ ITC ESCORT T-6220
Температура функционирования +10°C +35°C
Относительная влажность не более 90 %
Габаритные размеры 482x44x220 мм (1U)
Вес 2.7 кг

Сертификат и паспорт

Сертификат и/или паспорт на , а также, описание и/или дополнительная техническая и/или справочная информация поставляется только в комплекте с товаром.

T-6220 ITC Блок контроля линий трансляции

T-6220 ITC Блок контроля линий трансляции

ITC Блок контроля линий трансляции T-6220ITC Блок контроля линий трансляции T-6220

Производитель: ITC

Купить T-6220 ITC по выгодным ценам в магазине СЕКТОР-СБ:

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание T-6220 ITC:

Блок Т-6220 осуществляет мониторинг подключенных линий оповещения, обнаружение в них неисправностей и выдачу сигнала о неисправности. Контроль трансляционных линий ведется как в ручном, так и автоматическом режимах путем измерения импеданса линии и сравнение с эталонным значением, полученным при начальной настройке. Блок контроля регистрирует неисправность в линии при отклонении от эталонного значения импеданса на 10%, после чего выдает на акустические и визуальные индикаторы сигнал о неисправности. Одновременно с этим замыкаются контакты реле RELAY для удаленного оповещения об аварии в любом из каналов.

Блок контроля линий ITC ESCORT T-6220

Характеристики

Артикул ITC ESCORT T-6220
Автономный: Нет
Взрывозащищенный: Нет
Масса (кг): 2.7
Номинальное напряжение: 187-242В
Питание: 24В, 220В
Производитель: Roxton
Снят с производства: Нет

Описание

Блок автоматического контроля линий громкоговорителей ITC ESCORT T-6220 входит в состав системы оповещения ITC-ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Блок предназначен для автоматического и ручного контроля состояния восьми линий громкоговорителей. Отображение состояния линий осуществляется посредством световой и звуковой индикации, а также посредством реле неисправности для удаленного оборудования. Питание блока ITC ESCORT T-6220 осуществляется от напряжения AC 220В / DC 24В. Конструктивно блок выполнен в рэковом 19-дюймовом корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Количество контролируемых линий 8;
Напряжение питания AC 180-240 В (50Гц), DC 18-24 В (+5%-5%);
Максимальный потребляемый ток 200мА;
Параметры реле 24В/5А;
Напряжение контролируемой линии Не более 100В;
Ток контролируемой/коммутируемой линии Не

Цены, наличие и технические характеристики представленного в каталоге оборудования приведены на 12.11.2018г., уточняйте у наших менеджеров!
