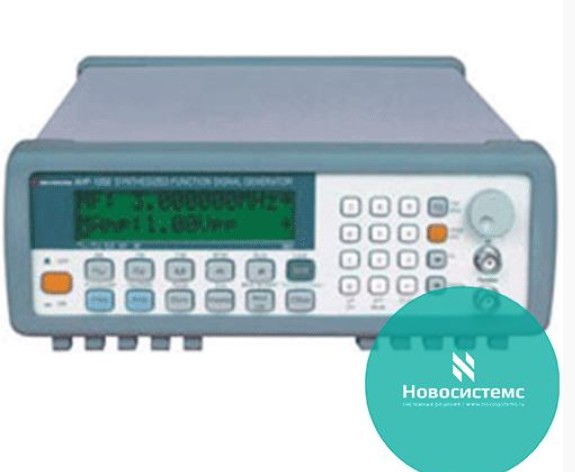

При техническом обслуживании промышленного оборудования неисправность не всегда проявляется в виде очевидного отказа. Иногда система продолжает работать, но датчик передаёт нестабильные данные, усилитель реагирует с задержкой, а электронный блок периодически выдаёт ошибочные показания. В таких случаях полезно не просто измерять параметры, а подавать на устройство известный сигнал и наблюдать за его реакцией. Этот подход помогает проверять отдельные узлы без необходимости ждать реального сбоя в производственном процессе. Генератор сигналов низкочастотный позволяет создавать тестовые электрические сигналы заданной формы, частоты и амплитуды, благодаря чему его возможности выходят далеко за рамки стандартной проверки аудиотехники и электронных схем.
Проверка датчиков без ожидания реального события
На промышленном предприятии датчики контролируют давление, температуру, перемещение, уровень жидкости и другие параметры. Их сигналы поступают в контроллеры, измерительные модули и системы автоматизации, от которых зависит работа оборудования. Если показания начинают плавать или периодически исчезают, причина может заключаться не только в самом датчике, но и во входном каскаде, соединениях либо обработке сигнала. Генератор помогает проверить отдельные участки измерительного тракта, имитируя электрический сигнал, соответствующий предусмотренному входу устройства. Так можно локализовать неисправность без намеренного изменения реального технологического процесса.
Например, инженер проверяет аналоговый вход контроллера, который принимает сигнал от измерительного преобразователя. Вместо подключения датчика к испытательному стенду подают сигнал известной формы и амплитуды, если вход допускает такой способ проверки. Затем сравнивают ожидаемое значение с показаниями контроллера и проверяют реакцию на изменение уровня сигнала. Если показания не соответствуют заданным значениям, внимание переключают на входной модуль, конфигурацию канала и соединения. Такой метод позволяет отделить неисправность измерительного тракта от проблемы самого датчика.
Есть важное ограничение: генератор не заменяет физическое воздействие на первичный преобразователь. Он проверяет электрическую часть системы, но не подтверждает, что датчик правильно реагирует на реальное давление, температуру или механическое перемещение. Кроме того, выход генератора должен соответствовать типу входа по диапазону напряжения, форме сигнала и допустимому сопротивлению. Если система рассчитана на токовую петлю 4–20 мА, обычный генератор напряжения нельзя подключать вместо неё без подходящего преобразователя или специального режима испытаний. Именно поэтому перед проверкой следует изучить схему подключения и документацию оборудования.
Поиск скрытых дефектов в усилителях и аналоговых цепях
Не все неисправности проявляются при измерении постоянного напряжения. Усилитель может показывать нормальный уровень на выходе, но искажать переменный сигнал, терять усиление на определённых частотах или реагировать на входное воздействие с задержкой. Внешне устройство продолжает работать, хотя качество его работы уже ухудшилось. Подавая на вход тестовый сигнал известной частоты и амплитуды, инженер получает возможность оценить реакцию цепи и сравнить её с ожидаемым результатом. Особенно полезен такой подход при проверке аналоговых модулей, измерительных усилителей и электронных блоков управления.
Один из практических сценариев — поиск частотно-зависимого дефекта. Допустим, усилитель нормально передаёт медленные изменения сигнала, но при повышении частоты его выходная амплитуда начинает снижаться. Последовательно изменяя частоту генератора и измеряя выходной сигнал осциллографом, можно определить диапазон, в котором проявляется отклонение. Если известны номинальные характеристики устройства, результаты сравнивают с установленными допусками. Так инженер получает не просто признак неисправности, а более точное представление о её характере.
Другой сценарий связан с поиском периодических помех и нестабильности. На вход подают повторяющийся сигнал, а выход наблюдают в течение заданного интервала. Изменение амплитуды, появление дополнительных колебаний или нестабильность формы могут указывать на проблемы в усилительном каскаде, питании либо соединениях. Однако один только генератор не позволяет однозначно установить причину отклонения: для анализа потребуются осциллограф, мультиметр и, при необходимости, другие измерительные средства. На практике именно сочетание приборов помогает отличить неисправность проверяемого узла от помех, поступающих извне.
Имитация рабочих режимов без остановки технологической линии
Особенно интересны задачи, в которых необходимо проверить реакцию автоматики на изменение входного сигнала. На производстве контроллеры часто выполняют действия при достижении определённого уровня, изменении скорости нарастания или появлении периодических колебаний. Генератор позволяет воспроизводить некоторые электрические условия, близкие к тем, с которыми сталкивается система в работе. Это удобно при проверке логики обработки аналоговых сигналов, настройке фильтров и оценке реакции электронных модулей. При этом испытания можно проводить на отдельном стенде, не вмешиваясь в действующий технологический процесс.
Предположим, входной модуль должен корректно обрабатывать сигнал, который постепенно увеличивается, а затем возвращается к исходному уровню. Подавая подходящую форму сигнала, инженер проверяет, насколько точно устройство отслеживает изменения и не возникает ли нежелательной задержки. Если генератор поддерживает требуемые формы, можно исследовать реакцию на синусоидальные, прямоугольные или треугольные сигналы. Для оценки переходных процессов дополнительно измеряют выход осциллографом и сравнивают фактическую реакцию с ожидаемой. Такой способ помогает выявлять проблемы настройки и обработки сигнала до ввода оборудования в эксплуатацию.
Но здесь важно отделять проверку электронной части от полноценного испытания автоматики. Низкочастотный генератор создаёт электрический сигнал, а не воспроизводит все физические процессы технологической установки. Он не проверит механическую инерцию привода, реальную динамику клапана или поведение датчика при изменении температуры, если эти элементы не включены в испытательную схему. Поэтому для достоверного результата необходимо заранее определить границы проверки и указать, какие узлы фактически испытываются. Такой подход помогает избежать ситуации, когда исправность одного электронного канала ошибочно принимают за подтверждение работоспособности всей системы.
Как оценить фильтры, цепи обратной связи и подавление помех
Фильтры и цепи обратной связи играют важную роль в измерительной аппаратуре и системах управления. Они подавляют нежелательные колебания, ограничивают полосу частот и помогают поддерживать устойчивость работы электронных устройств. При этом постепенное ухудшение характеристик может долго оставаться незаметным, особенно если система работает преимущественно в одном режиме. Генератор позволяет подать сигнал на нескольких частотах и проверить, как меняется реакция устройства. Такой метод помогает оценить работу фильтров и обнаружить отклонения, которые не видны при проверке постоянного напряжения.
Для проверки фильтра можно подавать синусоидальный сигнал, последовательно изменяя частоту в заданном диапазоне. На каждой точке измеряют амплитуду выходного сигнала и сопоставляют её с входной. Полученная зависимость показывает, какие частоты проходят через цепь с меньшим ослаблением, а какие подавляются сильнее. Если характеристика заметно отличается от ожидаемой, стоит проверить компоненты, соединения и условия измерения. Для более точного анализа необходимо учитывать входное и выходное сопротивление генератора и проверяемого устройства, а также полосу пропускания измерительных приборов.
При работе с цепями обратной связи задача становится ещё интереснее. В таких системах небольшое изменение параметров может повлиять на устойчивость, вызвать колебания или увеличить время установления сигнала. С помощью тестового воздействия можно оценить реакцию отдельного электронного узла, если методика испытания предусматривает такое подключение. Однако подавать сигнал непосредственно в замкнутую систему без анализа схемы опасно: внешнее воздействие может привести к нежелательному режиму работы. Поэтому подобные испытания проводят по утверждённой процедуре, а результаты интерпретируют с учётом структуры обратной связи.
На что обратить внимание при подборе генератора для предприятия
Для промышленного обслуживания важна не максимальная цифра в технических характеристиках, а соответствие прибора реальным задачам. В первую очередь оценивают диапазон частот, доступные формы сигналов и пределы регулировки амплитуды. Если необходимо проверять усилители и аналоговые фильтры, важны стабильность частоты и низкий уровень собственных искажений. Для настройки систем автоматики могут потребоваться прямоугольные импульсы, регулировка смещения и возможность точно задавать параметры сигнала. Чем лучше набор функций соответствует рабочим сценариям, тем меньше дополнительных средств потребуется для испытаний.
Следует также проверить выходное сопротивление, допустимую нагрузку и наличие защиты от перегрузки. Генератор и проверяемая цепь взаимодействуют между собой, поэтому заданная амплитуда не всегда совпадает с фактическим напряжением на входе устройства. Например, при подключении нагрузки с низким сопротивлением сигнал может заметно измениться, если выход генератора не рассчитан на такой режим. Для точной оценки следует учитывать условия, при которых производитель нормирует характеристики прибора. При необходимости фактические параметры контролируют осциллографом или мультиметром.
Не менее важны удобство настройки, возможность стабильного повторения параметров и доступность технической документации. На предприятии прибором могут пользоваться разные специалисты, поэтому понятное управление и воспроизводимые настройки сокращают время подготовки испытаний. Если результаты включают в протоколы, полезно фиксировать частоту, амплитуду, форму сигнала и конфигурацию подключения. Для ответственных измерений необходимо также учитывать требования к метрологическому контролю оборудования. В итоге генератор становится частью согласованной измерительной системы, а не отдельным источником тестового сигнала.
Точность испытаний начинается с правильного подключения
Даже качественный генератор не гарантирует достоверного результата, если сигнал подан в неподходящую точку схемы. Перед подключением следует проверить допустимые напряжения, тип входа, общие проводники и требования к нагрузке. В промышленной электронике особенно важно учитывать связь общего провода измерительных приборов с защитным заземлением. Неправильное соединение может вызвать короткое замыкание, повредить электронный модуль или создать опасную ситуацию для специалиста. Поэтому при работе с потенциально опасными цепями применяют подходящие средства развязки и измерительные принадлежности, рассчитанные на соответствующие условия.
Перед основной проверкой полезно выполнить короткий тест на заведомо исправном устройстве или контрольной схеме. Сначала устанавливают параметры сигнала, затем измеряют фактическую амплитуду и проверяют форму на выходе. После этого выполняют испытание проверяемого узла и сохраняют полученные результаты. Если обнаружено отклонение, измерение повторяют после проверки соединений и настроек. Такой порядок помогает отличить реальную неисправность от ошибки подключения или неверно заданных параметров.
Низкочастотный генератор особенно полезен там, где требуется не просто увидеть текущее состояние цепи, а проверить её реакцию на известное воздействие. Он помогает исследовать аналоговые входы, оценивать усилители, проверять фильтры и воспроизводить отдельные режимы работы электронных систем. При грамотной организации испытаний предприятие получает более понятную картину состояния оборудования и может обнаруживать часть дефектов до возникновения отказа. Главное — выбирать параметры сигнала по технической задаче, учитывать ограничения проверяемой схемы и подтверждать результат измерениями. Тогда даже нестандартные сценарии становятся частью последовательного и контролируемого технического обслуживания.
