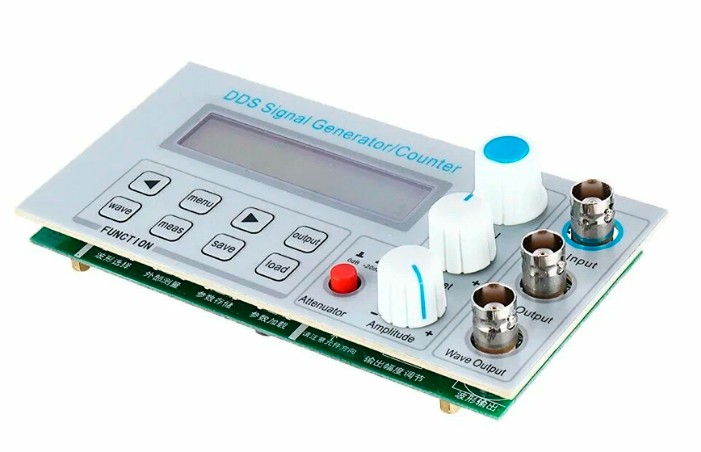

Электронное оборудование должно сохранять работоспособность не только в штатном режиме, но и при резких изменениях входного сигнала, кратковременных помехах и отклонениях параметров питания. Проверять такую устойчивость на реальной аварии рискованно: можно повредить компоненты, вывести из строя силовой каскад или нарушить работу всей системы. Гораздо безопаснее воспроизводить характерные отклонения в контролируемых условиях, постепенно меняя амплитуду, частоту, длительность и форму воздействия. Такой подход помогает обнаружить слабые места до внедрения изделия в производство и оценить реакцию автоматики на нестандартные ситуации. Для подготовки подобных испытаний подходит программный генератор сигнала произвольной формы, позволяющий формировать тестовые сигналы под конкретные задачи.
Почему штатного сигнала недостаточно
При разработке электронных устройств инженеры обычно начинают с проверки на типовых сигналах. Синусоида, прямоугольные импульсы и сигналы заданной частоты помогают оценить базовые характеристики схемы. Но реальные неисправности редко развиваются по идеальному сценарию: напряжение может кратковременно просесть, импульс — оказаться длиннее ожидаемого, а помеха — наложиться на полезный сигнал в неподходящий момент. Если испытания ограничиваются стандартными формами, часть уязвимостей останется незамеченной. Поэтому программа проверок должна включать не только нормальные условия, но и контролируемые отклонения.
Представим промышленный контроллер, который управляет приводом конвейера. В штатном режиме входной сигнал меняется плавно, однако при коммутации соседнего оборудования на линии может возникнуть короткий импульс. Если контроллер ошибочно воспримет его как команду, привод изменит режим работы или остановится. Чтобы проверить защиту, инженер воспроизводит импульс с заданной амплитудой и длительностью, а затем наблюдает реакцию системы. Так можно выяснить, какие воздействия устройство переносит без последствий, а какие требуют дополнительной фильтрации или изменения логики управления.
Нестандартные сигналы полезны и при проверке источников питания, измерительных модулей, датчиков и систем автоматизации. Например, постепенное изменение амплитуды позволяет определить порог срабатывания защиты, а короткие импульсы помогают проверить реакцию на переходные процессы. Последовательность импульсов с разными интервалами может имитировать нестабильный сигнал датчика или помехи в канале связи. При этом инженер получает возможность повторять одно и то же воздействие и сравнивать результаты разных испытаний. Именно повторяемость превращает эксперимент в полезный инструмент технического контроля.
Как формировать сигнал, похожий на аварийное воздействие
Первый этап — определить, какое поведение системы необходимо проверить. Это может быть кратковременное превышение допустимого уровня, провал напряжения, внезапный скачок управляющего сигнала или серия импульсов с непостоянными интервалами. Для каждого сценария задают параметры: начальный и конечный уровни, длительность, частоту повторения, скорость нарастания и форму переходного процесса. Чем точнее описано воздействие, тем легче сопоставить поведение устройства с требованиями технической документации. Не стоит усложнять испытание ради самого эксперимента: каждый параметр должен отвечать конкретному вопросу.
Затем определяют форму сигнала. Например, ступенчатое изменение уровня подходит для проверки реакции схемы на резкий переход, одиночный импульс — для оценки устойчивости к кратковременному воздействию, а последовательность импульсов — для проверки реакции на повторяющиеся события. Пилообразный сигнал позволяет плавно изменять уровень, а произвольная последовательность точек помогает воспроизвести более специфический профиль. Важно учитывать, что форма на экране генератора не всегда полностью совпадает с сигналом на входе испытуемого устройства. Полоса пропускания, сопротивление нагрузки, соединительные кабели и входные цепи могут изменить фронты и амплитуду.
Особого внимания требуют быстрые переходы. Если сигнал должен имитировать резкий скачок, необходимо проверить время нарастания и спада, а также возможные выбросы и колебания после переключения. Генератор с недостаточной полосой пропускания может сгладить фронт, и испытание перестанет соответствовать заданному сценарию. Для точной проверки полезно контролировать фактическую форму воздействия осциллографом непосредственно в точке подключения к устройству. Это позволяет убедиться, что тестируется именно требуемый режим, а не особенности измерительной оснастки.
Безопасная имитация аварийных режимов
Главное правило — начинать с параметров, которые заведомо находятся в допустимых пределах для испытуемого устройства и измерительной системы. Затем воздействие усиливают по заранее определённому плану, контролируя реакцию схемы на каждом этапе. Такой подход помогает определить границы устойчивости без необоснованного риска. Если испытание предполагает потенциально опасное напряжение или ток, необходимо применять подходящие защитные устройства, ограничение энергии и предусмотренные производителем меры безопасности. Эксперимент должен быть управляемым, а не превращаться в попытку выяснить предел прочности случайным способом.
Для силовых устройств особенно важно различать низкоэнергетическую имитацию и реальное аварийное воздействие. Генератор сигналов обычно формирует управляющий или измерительный сигнал, но не заменяет источник питания нужной мощности и не всегда способен непосредственно воспроизвести опасный режим силовой цепи. Например, для проверки реакции контроллера на провал напряжения можно подать тестовый сигнал на соответствующий вход, если такой способ предусмотрен схемой. А испытание силового входа по устойчивости к провалам требует оборудования, рассчитанного на нужные напряжение, ток и энергию. Метод должен соответствовать конструкции изделия и характеру проверяемого события.
Не менее важно заранее определить условия остановки испытания. Ими могут быть превышение температуры, появление недопустимого тока, потеря связи с контроллером или срабатывание аварийной защиты. Полезно фиксировать не только сам факт отказа, но и время реакции, величину воздействия и состояние устройства после завершения теста. Если предусмотрено автоматическое отключение, его работоспособность следует проверить отдельно. Чёткие критерии прекращения испытания позволяют избежать ситуации, когда исследование продолжается уже после появления признаков повреждения.
Где произвольная форма сигнала даёт наибольшую пользу
В промышленной автоматике такой подход помогает проверять входы контроллеров, датчиков и измерительных модулей. Инженер может подать последовательность импульсов, изменить длительность логического уровня или воспроизвести кратковременное отклонение аналогового сигнала. Это позволяет оценить, как система фильтрует помехи, распознаёт команды и восстанавливается после переходного процесса. При необходимости проверяют разные сочетания амплитуды и длительности, поскольку реакция схемы может зависеть сразу от нескольких параметров. Полученные данные помогают корректировать настройки фильтров, пороги срабатывания и алгоритмы обработки сигналов.
При разработке блоков питания и электронных преобразователей произвольные сигналы полезны для проверки управляющих входов и цепей обратной связи. Например, можно исследовать реакцию регулятора на ступенчатое изменение задания и оценить время установления выходного параметра. При этом важно не смешивать тестирование низковольтного управляющего входа с испытанием силового входа самого преобразователя. Для последнего может потребоваться специализированный источник питания или испытательная система. Правильное разделение этих задач делает тестирование безопаснее и помогает точнее интерпретировать результаты.
В лабораториях разработки электроники нестандартные сигналы применяют и для воспроизведения повторяющихся событий. Можно сформировать пакет импульсов, одиночный выброс или последовательность уровней, которая соответствует заранее записанному профилю. Это удобно при сравнении нескольких версий платы или проверке изменений в прошивке контроллера. Если параметры воздействия сохраняются, испытание можно повторить через неделю или после внесения изменений в конструкцию. Так инженер получает объективную основу для сравнения, а не полагается на субъективную оценку поведения устройства.
Как программно подготовить воспроизводимый тест
Программное формирование сигналов позволяет задавать последовательность уровней и временные интервалы с высокой повторяемостью, если эти функции поддерживаются конкретным генератором. Сначала составляют описание сценария: какие уровни должен принимать сигнал, сколько времени длится каждый участок и в какой момент происходит переход. Затем проверяют ограничения прибора по частоте дискретизации, длине памяти, амплитуде и допустимой нагрузке. Если форма сигнала содержит резкие переходы, необходимо убедиться, что генератор способен воспроизвести их с нужной точностью. Иначе фактическое воздействие будет отличаться от расчётного.
Следующий шаг — проверить сигнал на выходе и зафиксировать параметры испытания. Помимо заданной формы, полезно сохранять настройки амплитуды, частоты, смещения, нагрузки и последовательности событий. При сравнении нескольких устройств важно применять одинаковые условия подключения и измерения. Если результаты расходятся, можно повторить тест и проверить, связано ли отличие с самим устройством или с нестабильностью измерительной системы. Такой подход особенно ценен при отладке серийных изделий и документировании результатов испытаний.
Наконец, полезно разделять диагностические тесты и испытания на предельную устойчивость. В первом случае цель состоит в том, чтобы обнаружить реакцию системы на конкретное отклонение, сохраняя большой запас безопасности. Во втором проверяют поведение у границы заданных характеристик по утверждённой методике. Для таких испытаний заранее определяют допустимые параметры, критерии прохождения и порядок восстановления устройства после теста. Это позволяет получать содержательные результаты и не подвергать оборудование ненужному риску.
От тестового воздействия к надёжности изделия
Нестандартный сигнал помогает проверить то, что трудно заметить при обычной работе оборудования. Кратковременные скачки, провалы, импульсные последовательности и переходные процессы показывают, насколько надёжно система обрабатывает неожиданные изменения входных параметров. При этом важны не только форма и амплитуда сигнала, но и точность воспроизведения, условия подключения и контроль реакции испытуемого устройства. Чем лучше подготовлен сценарий, тем проще повторить эксперимент и сравнить результаты.
Программный генератор сигнала произвольной формы позволяет гибко задавать тестовые воздействия в пределах возможностей конкретного прибора. Он помогает проверять управляющие цепи, датчики, измерительные модули и другие электронные узлы без необходимости каждый раз создавать воздействие вручную. Однако безопасность обеспечивается не одним генератором, а всей организацией испытаний: подходящей оснасткой, ограничением энергии, контролем параметров и заранее заданными условиями остановки. Именно такой подход помогает находить слабые места на этапе разработки и повышать надёжность оборудования до его выхода в эксплуатацию.
