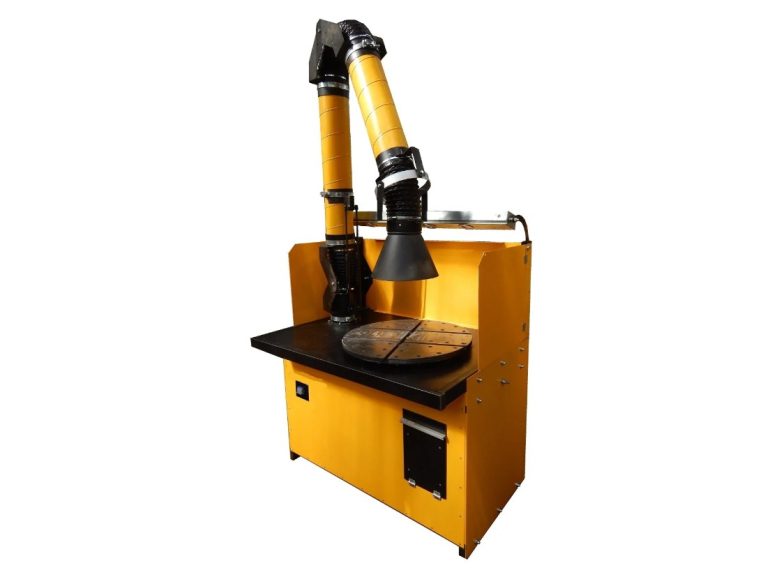

Рабочее место сварщика давно перестало быть просто тумбой с тяжелой плитой: от продуманной конструкции зависит чистота воздуха, качество шва и скорость выполнения заказа, а также усталость оператора к концу смены. Сегодня предприятия все чаще выбирают специализированные комплексы, в которых вытяжка, освещение и защита от брызг объединены в одном корпусе. ВентоЛайн продвигает линейку столов с поворотной плитой, где ССП-1100-650 В занимает заметное место. Эта модель рассчитана на работу в цехах металлообработки, в ремонтных зонах и учебных мастерских, где нужна стабильная вытяжка и удобная фиксация деталей.
Факт: профессиональные столы с интегрированной вытяжкой позволяют уменьшить концентрацию сварочного аэрозоля у дыхательной зоны работника в разы по сравнению с локальными зонтами при правильной настройке системы.
Конструкция и материалы
В основе стола сварщика лежит жесткий каркас из профильной трубы 60×30×2 мм, который выдерживает масcивные заготовки без прогиба и не боится динамических нагрузок при сборке. Металлические панели корпуса выполнены из стального листа толщиной 1,5 мм и покрыты порошковым напылением, устойчивым к ударам и абразивной пыли. Такой подход к материалам снижает риск коррозии, продлевает срок службы оборудования и делает чистку внешних поверхностей менее трудоемкой. Внутренний объем корпуса используется рационально: здесь размещены вентилятор, воздуховоды и элементы шумоизоляции.
Поворотная плита и Т-образные пазы
Ключевая зона, на которую в первую очередь смотрят технологи, — поворотный диск с Т-образными пазами, выполненный из серого чугуна и прошедший механическую обработку. Пористая структура материала снижает прилипание сварочных брызг, благодаря чему рабочая поверхность дольше остается ровной и не требует частой зачистки. Т-образные пазы позволяют надежно прижимать детали при помощи прижимов и винтов, что повышает точность позиционирования при выполнении кольцевых и продольных швов. Сам стол сварщика выпускается с двумя вариантами диаметра поворотной плиты: 650 и 450 мм, что дает возможность подобрать конфигурацию под габариты изделий и особенности участка.
Модели с меньшим диском чаще используют в учебных классах и на мелких постах, тогда как вариант на 650 мм органично вписывается в поточное производство, где требуется обработка средних по массе компонентов. При этом конструкция сохраняет общий формат рабочего места, что облегчает унификацию оснастки и обучение персонала. Для предприятий с разными типами заказов удобно ставить несколько рабочих зон на общей вытяжной линии, комбинируя оба диаметра в одном цехе. Так удается сохранить привычную эргономику и не усложнять регламенты.
Факт: поворотная плита с Т-образными пазами ускоряет перенастройку приспособлений при мелкосерийном производстве, сокращая непроизводительные простои между партиями.
Вентиляция, вытяжка и комфорт
Одно из ключевых преимуществ, на которое указывают специалисты по охране труда, — встроенная система удаления дыма и аэрозолей. Загрязненный воздух забирается через поворотно-вытяжное устройство на рабочей поверхности, а также через выдвижной воздухозабор за пределами зоны сварки, что помогает удерживать облако прямо у источника образования. Для создания разрежения используется центробежный вентилятор с алюминиевым рабочим колесом оригинальной геометрии, из-за чего снижается пусковой ток и уменьшается нагрузка на электросеть в момент старта. Встроенные элементы шумоизоляции позволяют удерживать уровень шума примерно на уровне офисного помещения, не перегружая акустическую обстановку в цехе.
Отдельного внимания заслуживает защитный экран со светильником и трансформируемыми боковыми стенками. Гибкие соединения позволяют разложить боковые части в одну плоскость с центральным сегментом, формируя широкую защитную зону, либо сложить их к центру, когда требуется экономить место возле прохода или оборудования. Сверху расположен светильник, который дает ровную засветку рабочей области, поэтому оператору не приходится тянуться к дополнительным лампам или пользоваться переносками. Благодаря такой компоновке стол сварщика превращается в локальную “мини-камеру”, где видимость и защита от брызг сочетаются с постоянным воздухообменом.
Оснащение и управление
Электрическая часть сосредоточена на лицевой панели, что облегчает доступ к органам управления и не вынуждает тянуться к боковым стенкам или тумбам. Там же размещен колчан для электродов, позволяющий хранить расходные материалы буквально в вытянутой руке без загромождения рабочей поверхности. Соединение вентилятора с внешним воздуховодом осуществляется через гибкую вставку, которая компенсирует вибрации и снижает передачу шума на магистраль. При необходимости можно подключать стол к цеховой системе вентиляции либо использовать его как часть автономного участка, адаптируя схему воздухообмена под конкретный объект.
- Усиленный каркас из профильной трубы выдерживает значительные нагрузки при сборке металлоконструкций.
- Чугунная поворотная плита с Т-образными пазами упрощает фиксацию сложных деталей.
- Интегрированная вытяжка и шумоизоляция улучшают условия труда и сокращают жалобы персонала.
- Гибкая компоновка экрана и воздухозабора помогает подстроить рабочее место под планировку цеха.
- Единый пост управления и колчан повышают скорость работы за счет удобного доступа к органам управления и электродам.
Практика применения и отзывы
Сварщики, которые переходят на такой формат оборудования после простых верстаков, отмечают в первую очередь снижение задымленности в зоне лица и более комфортную видимость линии шва. Руководители цехов подчёркивают, что встроенная вытяжка помогает легче проходить проверки по промышленной гигиене и снижать количество замечаний по вентиляции. Инженерам по подготовке производства удобно, что для участков разного профиля можно заказать стол для сварки нужной модификации, не меняя общую концепцию рабочего места. В результате удается выстроить унифицированные посты, где обучение новых сотрудников занимает меньше времени и сил.
По совокупности характеристик ССП-1100-650 В можно рассматривать как рабочую станцию, ориентированную на стабильную эксплуатацию в условиях цеха, а не как вспомогательный столик. Тут сочетаются усиленный каркас, продуманная организация вытяжки и защита оператора от брызг, что отражается и на качестве итогового шва, и на ресурсе здоровья персонала. При выборе между простыми верстаками и подобным решением многие предприятия останавливаются на варианте с интегрированной вентиляцией, особенно там, где ведутся регулярные сварочные работы. В таких условиях стол сварщика перестает быть второстепенным элементом и превращается в базу, вокруг которой строится весь сварочный пост.
