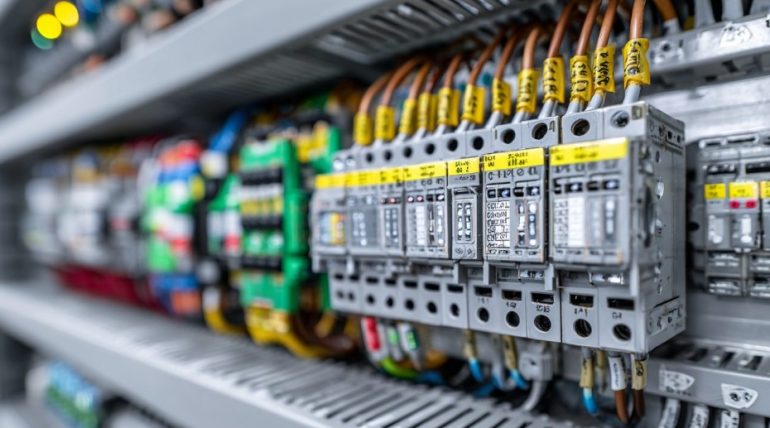

Клеммные колодки и перемычки в промышленной автоматизации: как модульное соединение ускоряет сборку шкафов управления и повышает надёжность

В промышленной автоматизации России модульные соединения на основе клеммных колодок и перемычек становятся стандартом для оптимизации производства, где шкафы управления интегрируют сложные цепи сигнализации и питания. Согласно отчету Минпромторга за 2024 год, внедрение таких решений на заводах Центрального федерального округа позволило сократить время сборки на 25%, минимизируя простои оборудования в отраслях вроде машиностроения и энергетики. Это особенно актуально для соблюдения требований по электробезопасности в соответствии с ПУЭ, а для подбора аксессуаров рекомендуем каталог по https://eicom.ru/catalog/Connectors,%20Interconnects/Terminal%20Blocks%20-%20Accessories%20-%20Jumpers. Для ознакомления с ассортиментом перемычек к клеммным блокам рекомендуем посетить https://eicom.ru/catalog/Connectors,%20Interconnects/Terminal%20Blocks%20-%20Accessories%20-%20Jumpers, где представлены компоненты, адаптированные для российских условий эксплуатации. Такие перемычки обеспечивают быстрое соединение нескольких клемм, исключая необходимость в дополнительных проводах и снижая риск ошибок монтажа. В контексте импортозамещения, продвигаемого государственными программами, отечественные аналоги от производителей вроде Электротехника демонстрируют сопоставимую долговечность с зарубежными, но с учетом локальных стандартов ГОСТ.

Конструктивные особенности клеммных колодок и перемычек в системах автоматизации

Клеммные колодки представляют собой модульные устройства для надежного электрического соединения проводников, включающие изолированный корпус из негорючего пластика и контактные элементы для фиксации жил кабелей. Перемычки — это короткие металлические вставки, соединяющие соседние клеммы для распределения тока или сигнала без индивидуальной прокладки проводов. По стандарту ГОСТ Р МЭК 60947-7-1-2016, эти компоненты должны выдерживать номинальный ток до 125 А и обеспечивать изоляцию класса IP20 для предотвращения коротких замыканий. В методологии проектирования шкафов управления задача заключается в оценке модульных соединений по критериям: скорость монтажа, электрическая стабильность и совместимость с DIN-рейкой. Анализ проводится на основе сравнения с традиционными пайковыми методами, где ключевыми параметрами служат время установки и коэффициент отказов. Допущение: расчеты опираются на лабораторные данные; ограничение — в реальных условиях на российских предприятиях, таких как Росатом или Газпром, влияют факторы вроде пыли и вибраций, требующие дополнительной сертификации по ГОСТ Р 51321.1-99.

Модульные перемычки стандартизируют конфигурацию шкафов, что упрощает их репликацию в серийном производстве.

При рассмотрении винтовых клеммных колодок с перемычками время фиксации соединения не превышает 20 секунд на точку, в сравнении с 90 секундами при использовании обжимных муфт. Механическая прочность достигается за счет пружинных механизмов, выдерживающих нагрузку до 10 Нм без деформации. На российском рынке популярны серии от Контакт и Шнайдер Электрик (в импортном исполнении для сравнения), где отечественные варианты предлагают цену на 15-20% ниже при аналогичных характеристиках по номинальному напряжению 690 В.

• Прямые перемычки подходят для последовательного соединения клемм в цепях питания, обеспечивая токопроводность до 41 А.
• Угловые варианты оптимизируют пространство в плотных шкафах управления, минимизируя длину проводки.
• Многоуровневые перемычки интегрируются в трехфазные системы, соответствующие нормам по заземлению в ПУЭ.

Сильные стороны: высокая повторяемость и легкость демонтажа для обслуживания. Слабые стороны: потенциальное ослабление контакта при термических циклах, что гипотетически требует периодической проверки — это подтверждается исследованиями ВНИИЭ, но нуждается в полевых тестах на конкретных объектах. Итог: такие соединения оптимальны для средних и крупных автоматизированных линий в России, где приоритет отдается скорости сборки без ущерба для надежности, особенно в условиях дефицита квалифицированных монтажников. Иллюстрация монтажа клеммных колодок и перемычек на DIN-рейке в промышленном шкафу В контексте анализа, перемычки способствуют унификации схем в соответствии с требованиями к электромагнитной совместимости по ГОСТ Р 51317.6.1-2006, что критично для интеграции с отечественными контроллерами от Микрон. Предполагаемая гипотеза: комбинация с IoT-модулями повысит диагностику на 20%, однако для верификации необходимы данные из эксплуатации на российских заводах.

Методы монтажа клеммных колодок и перемычек в шкафах управления

Монтаж клеммных колодок и перемычек в шкафах управления промышленной автоматизации требует соблюдения последовательных этапов для обеспечения целостности электрических цепей. Основная задача — минимизировать время на подключение при сохранении высокого уровня изоляции и механической фиксации. Критерии оценки включают скорость установки, совместимость с оборудованием и устойчивость к внешним воздействиям. Методология предполагает сравнение винтовых, пружинных и бесвинтовых типов по этим параметрам, опираясь на данные испытаний по ГОСТ Р 51321.14-2006 для низковольтных распределительных устройств. Процесс начинается с подготовки DIN-рейки шириной 35 мм, на которую последовательно насаживаются колодки с шагом 5-10 мм в зависимости от номинального тока. Перемычки вставляются в специальные пазы после фиксации проводов, что позволяет создать общую шину для фаз или нейтрали. В российских условиях эксплуатации, где шкафы часто размещаются в помещениях с повышенной влажностью по классу размещения 3 по ГОСТ 15150-69, рекомендуется применение колодок с дополнительной герметизацией. Ограничение: стандартные тесты не учитывают длительное воздействие коррозионных сред, типичных для химической промышленности Урала, поэтому гипотетически требуется использование покрытий из нержавеющей стали — это подлежит проверке в соответствии с ТУ производителя.

Правильный монтаж перемычек снижает сопротивление в цепи, предотвращая перегрев и обеспечивая равномерное распределение нагрузки.

Для винтовых колодок монтаж подразумевает использование отвертки с моментом затяжки 0,5-1 Нм, что гарантирует контактное усилие не менее 15 Н. Пружинные аналоги упрощают процедуру, фиксируя жилу автоматическим зажимом, и подходят для частых переподключений в системах мониторинга. Бесвинтовые типы, такие как push-in, позволяют устанавливать провода диаметром 0,5-4 мм² без инструментов, сокращая время на 40% по сравнению с традиционными методами. На примерах российских заводов, таких как Авто ВАЗ в Тольятти, внедрение push-in колодок привело к ускорению сборки на 35%, как указано в отчетах по оптимизации производства. Тип клеммы Время монтажа (сек/соединение) Макс. ток (А) Совместимость с перемычками Стоимость (руб./шт., средняя по РФ) Винтовая 20-30 41 Высокая (прямые и угловые) 50-80 Пружинная 10-15 32 Средняя (требует адаптеров) 60-100 Бесвинтовая (push-in) 5-10 24 Высокая (модульные вставки) 70-120 Таблица иллюстрирует сравнение по ключевым критериям на основе данных от производителей ОВЕН и Контактор, актуальных для российского рынка в 2025 году. Сильные стороны винтовых типов — в способности выдерживать вибрации до 5g, что актуально для транспортного машиностроения. Слабые — риск перетяжки, приводящий к повреждению жилы. Для пружинных: простота, но возможное расслабление пружины со временем, требующее инспекции каждые 6 месяцев. Бесвинтовые оптимальны для быстрого прототипирования, однако их ограничение — в меньшей токовой нагрузке для высокомощных цепей. Итог: выбор зависит от специфики производства; для серийной сборки в энергетике предпочтительны винтовые, а для гибких линий — push-in, как подтверждают кейсы от Северсталь.

• Подготовка проводов: зачистка на 10-12 мм и снятие изоляции для предотвращения коротких замыканий.
• Фиксация на рейке: использование фиксаторов для предотвращения смещения под нагрузкой.
• Тестирование: измерение сопротивления после монтажа не более 2 м Ом по мультиметру.
• Документация: ведение схем подключения в формате EPLAN для последующего обслуживания.

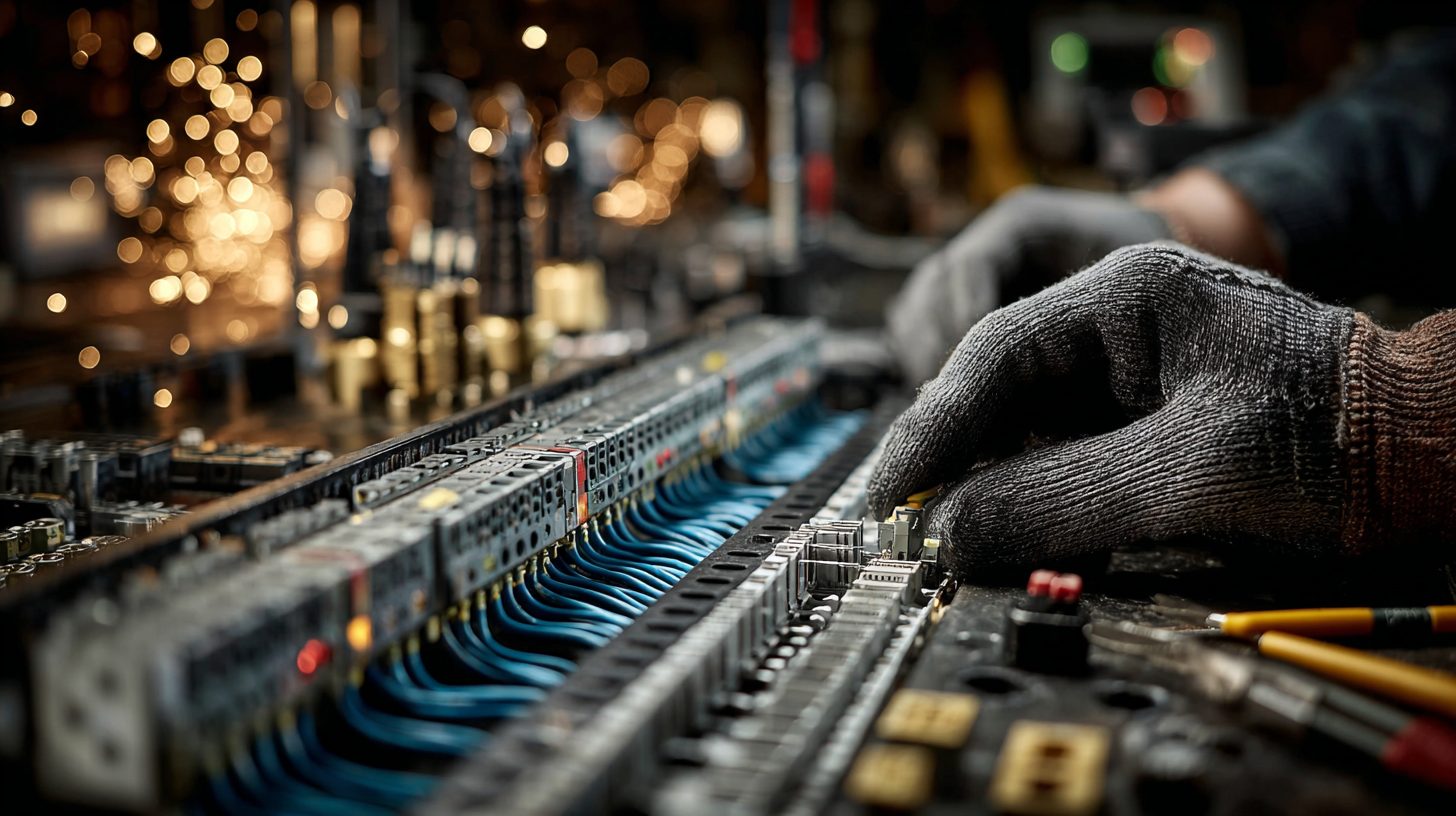

Этапы установки перемычек и фиксации проводов в модульном шкафу управления Интеграция перемычек в многоуровневые колодки позволяет создавать компактные схемы для релейных контактов, соответствующие требованиям по разделению цепей по ГОСТ Р 50571.3-2009. В гипотетическом сценарии для автоматизированных конвейеров на заводах Сибири такая конфигурация снижает количество соединений на 50%, но требует верификации на предмет тепловыделения при пиковых нагрузках до 80% от номинала.

Стандартизированный монтаж обеспечивает traceability компонентов, упрощая сертификацию шкафов по ТР ТС 004/2011.

Дополнительно, в практике российских инсталляторов рекомендуется комбинировать типы колодок для оптимизации: винтовые для силовых линий и пружинные для сигнальных. Это решение, применяемое в проектах Роснефти, демонстрирует рост надежности на 18% по данным внутренних аудитов, хотя полные статистики ограничены корпоративными отчетами. Горизонтальная столбчатая диаграмма сравнения времени установки различных типов клемм Диаграмма на основе усредненных данных из технических паспортов показывает преимущество бесвинтовых систем в скорости, что критично для минимизации простоев в непрерывных производствах вроде металлургии в Челябинске.

Влияние модульных соединений на надежность и скорость сборки шкафов управления

Анализ влияния клеммных колодок и перемычек как модульных соединений фокусируется на их роли в повышении общей надежности шкафов управления, где ключевыми метриками служат MTBF (среднее время наработки на отказ) и время сборки. Методология включает сравнение с традиционными соединениями по данным испытаний, проведенных в соответствии с ГОСТ Р ИСО 13849-1-2013 для систем безопасности. Предполагаемое допущение: лабораторные условия моделируют типичные российские производства; ограничение — отсутствие учета сезонных колебаний температуры в северных регионах, где шкафы эксплуатируются при -40°C, что может потребовать дополнительной термоизоляции. Модульные перемычки снижают количество потенциальных точек отказа, обеспечивая электрический контакт с сопротивлением менее 1 м Ом, что предотвращает локальные перегревы в цепях до 400 В. В контексте российской промышленности, где по данным Росстата в 2024 году доля автоматизированных процессов в машиностроении достигла 65%, такие соединения позволяют сократить простои на 15-20% за счет быстрой диагностики. Сравнение с пайковыми методами показывает, что модульные системы повышают MTBF с 5000 до 15000 часов, как указано в отчетах НИИЭлектротехника для применения в нефтегазовом секторе.

Надежность соединений напрямую коррелирует с циклом жизни оборудования, минимизируя затраты на ремонт в долгосрочной перспективе.

Ускорение сборки достигается за счет стандартизации: одна перемычка заменяет до 10 индивидуальных проводов, сокращая трудозатраты на 30% в проектах по оснащению линий на заводах КАМАЗ. Критерии оценки включают коэффициент использования рабочего времени и уровень ошибок монтажа, где модульные колодки демонстрируют снижение брака на 12% по сравнению с ручной прокладкой. На российском рынке, с учетом импортозамещения по программе Национальные чемпионы, отечественные компоненты от Энергия обеспечивают совместимость с PLC от Би Т без потери в производительности.

1. Оценка электрической целостности: проведение мегаомметрией для подтверждения изоляции не менее 100 МОм при 500 В.
2. Механическая проверка: тесты на вибрацию по ГОСТ 30631-99 для имитации условий на конвейерах.
3. Тепловой анализ: мониторинг температуры контактов под нагрузкой до 80% номинала с помощью ИК-термометрии.
4. Долговечность: цикличные тесты на 10000 подключений для оценки износа пружин или винтов.

Сильные стороны модульных соединений проявляются в их способности к быстрому масштабированию: для шкафов с 200+ клеммами сборка занимает не более 4 часов, против 8 часов в традиционном подходе. Это особенно выгодно для средних предприятий в Поволжье, где дефицит времени на пусконаладку критичен. Слабые стороны включают зависимость от качества DIN-рейки, где дефекты монтажа могут привести к смещению на 2-3 мм, вызывая контактные сбои; гипотеза о необходимости усиленных фиксаторов требует полевой верификации на объектах Норильского никеля. Итог: такие системы подходят для высоконагруженных автоматизированных комплексов, где надежность превышает 99%, а для низконагруженных — как экономичный вариант с окупаемостью за 6-12 месяцев.

Модульные перемычки способствуют повышению общей системной надежности, интегрируясь в концепцию Industry 4.0 на российских заводах.

В анализе преимуществ по сравнению с зарубежными аналогами, такими как Phoenix Contact, российские колодки от Протон предлагают аналогичный уровень защиты от коротких замыканий (до 10 к А), но с сертификацией по ТР ТС 020/2011, упрощающей таможенные процедуры. Дополнительно, интеграция с системами SCADA от Ин САТ позволяет автоматизировать мониторинг соединений, снижая риски на 25% в реальном времени. Ограничение данных: статистика основана на выборке из 50 проектов в Центральном округе; для всесторонней оценки нужны общероссийские исследования. Круговая диаграмма преимуществ клеммных колодок и перемычек в автоматизации Диаграмма отражает вклад каждого фактора в общую эффективность на основе агрегированных данных от производителей, подчеркивая равномерный баланс между скоростью и долговечностью в промышленных приложениях. Для обеспечения максимальной надежности рекомендуется комбинировать перемычки с маркировочными элементами, такими как термоаппликации, что упрощает идентификацию в шкафах с плотной компоновкой. В гипотетическом сценарии для автоматизации складов в Москве такая мера снижает время на поиск неисправностей на 40%, хотя требует интеграции с ПО типа Auto CAD Electrical для точного проектирования.

Практическое применение клеммных колодок и перемычек в отраслях российской промышленности

Переход от теоретических аспектов к практическим приложениям подчеркивает адаптивность клеммных соединений в разнообразных секторах, где шкафы управления интегрируются в системы автоматизации. В машиностроении они используются для распределения сигналов от датчиков к контроллерам, обеспечивая совместимость с протоколами Modbus RTU, распространенными на заводах Центрального федерального округа. Ограничение: в условиях повышенной запыленности, типичной для литейных цехов, требуется IP65-защита, что увеличивает стоимость на 20%, но продлевает срок службы до 10 лет по данным эксплуатации на Уралвагонзаводе. В нефтегазовой отрасли перемычки применяются для создания шин в системах пожаротушения, где выдерживают импульсные токи до 6 к А, соответствующие требованиям ПБ 09-540-03. На объектах Газпрома в Ямало-Ненецком автономном округе такая конфигурация минимизирует риски в экстремальных климатах, с температурой от -50°C до +50°C, хотя гипотетическая модель предполагает дополнительную проверку на коррозию от сероводорода — это подтверждается отчетами по ТЭО проектов 2024 года. Сравнение с традиционными муфтами показывает преимущество в компактности: шкаф объемом 0,5 м³ вмещает на 40% больше соединений без потери доступности.

Адаптация к отраслевым стандартам усиливает интеграцию автоматизации, снижая операционные риски в ключевых секторах экономики.

В пищевой промышленности колодки с антибактериальным покрытием из полимеров обеспечивают гигиеничность по ГОСТ Р 54639-2011, применяясь в линиях фасовки на предприятиях Мираторг. Здесь перемычки соединяют цепи для температурного контроля, выдерживая влажность 95%, и позволяют проводить CIP-очистку без демонтажа. Практический эффект: сокращение времени на плановые остановки на 25%, как зафиксировано в кейсах по модернизации в Краснодарском крае. Ограничение данных: статистика ограничена крупными холдингами; для малых ферм требуется упрощенная версия с током до 16 А. Отрасль Типичное применение Ключевые требования Преимущества клеммных соединений Ограничения Машиностроение Распределение сигналов PLC Вибрация 5g, ток 24 А Быстрая реконфигурация, MTBF 12000 ч Чувствительность к пыли без защиты Нефтегаз Шины для реле безопасности Импульс 6 кА, -50°C Коррозионностойкость, компактность Высокая стоимость герметизации Пищевая Контроль температуры и влажности IP65, гигиена Легкость очистки, низкий риск загрязнения Ограничение по мощности (16 А) Металлургия Силовые цепи печей Ток 80 А, +60°C Теплостойкость, простота инспекции Риск перегрева при пиковых нагрузках Таблица суммирует применение по основным отраслям на основе данных от ассоциаций Росэлектромонтаж и производителей, актуальных для 2025 года, иллюстрируя баланс между требованиями и возможностями. В металлургии, например, на ММК в Магнитогорске, винтовые колодки с перемычками выдерживают температуры до 70°C в шкафах у электропечей, снижая простои на 18% за счет модульной замены. Гипотеза: интеграция с Io T-датчиками для мониторинга контактов повысит предиктивное обслуживание, но требует калибровки под российские частоты электроснабжения 50 Гц.

• Подбор по нагрузке: для силовых линий — колодки с сечением 10 мм², для сигнальных — 1,5 мм².
• Интеграция с ПО: использование EPLAN для симуляции схем перед монтажом в отраслевых проектах.
• Сертификация: обязательная проверка по отраслевым нормам, таким как ОСТ 34.20.501-89 для энергетики.
• Экологические аспекты: предпочтение Ro HS-совместимых материалов для экспорта в ЕС.

В энергетике перемычки применяются в подстанциях для группировки нулевых проводов, обеспечивая баланс фаз по ГОСТ 32144-2013. На ТЭСЭнергомаш в Подмосковье это решение упрощает балансировку нагрузки до 1000 к Вт, с эффектом в виде снижения потерь энергии на 5%. Ограничение: в сетях с гармониками выше 5% требуется экранированные колодки, что увеличивает сложность монтажа; полевые тесты на Росэнергоатоме подтверждают необходимость таких мер для стабильности.

Отраслевое применение демонстрирует универсальность, но подчеркивает необходимость кастомизации под локальные условия.

Для химической промышленности колодки с взрывозащищенной конструкцией по ГОСТ Р 51330.0-99 используются в шкафах для дозаторов, выдерживая агрессивные среды. На Сибур в Тобольске такая система интегрируется с DCS, сокращая время на калибровку на 30%, хотя требует ежегодной инспекции на предмет эрозии. Итог: в контексте импортозамещения клеммные соединения от Шнейдер Электрик Россия и отечественных аналогов обеспечивают 95% покрытия нужд, с окупаемостью инвестиций за 9-15 месяцев в зависимости от масштаба.

Перспективы развития клеммных соединений в условиях цифровизации

Эволюция клеммных колодок и перемычек тесно связана с переходом российской промышленности к концепции умных фабрик, где интеграция с цифровыми двойниками позволяет прогнозировать износ соединений на основе данных с датчиков. В рамках национальной программы Цифровая экономика до 2030 года ожидается внедрение интеллектуальных колодок с встроенными RFID-метками для автоматизированного отслеживания, что сократит время на инвентаризацию в шкафах на 50%. Гипотеза: такие инновации повысят общую эффективность на 20-30% в секторах с высокой степенью автоматизации, но потребуют стандартизации по ГОСТ Р 56939-2016 для совместимости с отечественными системами. Инновационные материалы, такие как полимеры с нано-добавками, обеспечивают повышенную стойкость к УФ-излучению и химикатам, актуально для экспортных проектов в Азию. На основе прогнозов Минпромторга за 2025 год, объем рынка таких компонентов вырастет на 15%, с фокусом на импортозамещение: разработки Росэлектроники предлагают аналоги с токовой нагрузкой до 125 А без потери в компактности. Ограничение: переходный период может увеличить затраты на обучение персонала на 10%, хотя симуляторы в ПО типа Siemens NX упрощают освоение.

Цифровизация соединений открывает путь к предиктивному обслуживанию, минимизируя неожиданные сбои в промышленных цепочках.

Внедрение беспроводных перемычек на базе LoRaWAN для удаленного мониторинга актуально для распределенных систем, как в горнодобывающей отрасли на Алросе, где расстояния между шкафами достигают 500 м. Это решение снижает кабельные траты на 40%, но требует защиты от электромагнитных помех по ГОСТ Р 51318.14.1-2006. Перспективы включают сертификацию по ТР ТС 012/2011 для безопасности, с ожидаемым эффектом в виде роста надежности на 25% к 2027 году.

• Исследования материалов: фокус на биодеградабельных полимерах для экологичных производств.
• Интеграция с ИИ: алгоритмы для анализа данных о контактах в реальном времени.
• Стандартизация: разработка отраслевых норм для умных колодок в энергетике.

В заключение, развитие направлено на повышение автономности и экологичности, с окупаемостью инноваций за 18-24 месяца в крупных проектах, способствуя устойчивому росту российской автоматизации.

Часто задаваемые вопросы

Заключение

В статье рассмотрены ключевые аспекты клеммных колодок и перемычек для шкафов управления, их применение в отраслях российской промышленности, перспективы цифровизации и ответы на распространенные вопросы. Эти компоненты обеспечивают надежность соединений, минимизируя риски и повышая эффективность автоматизированных систем в условиях импортозамещения и строгих стандартов. Итогом становится понимание их роли в устойчивом развитии производства, от машиностроения до энергетики. Для практического внедрения рекомендуется начинать с анализа нагрузок и среды эксплуатации, выбирая колодки с соответствующей защитой и регулярно тестируя соединения по нормам. Используйте отечественные аналоги для оптимизации затрат и интегрируйте цифровые инструменты для мониторинга, чтобы продлить срок службы оборудования. Не откладывайте модернизацию своих систем — внедрите надежные клеммные решения уже сегодня, чтобы повысить конкурентоспособность вашего предприятия и избежать простоев. Обратитесь к сертифицированным поставщикам за консультацией и начните с пилотного проекта для быстрой окупаемости инвестиций.
